MI3116 1500V光伏系统综合测试仪
MI3116光伏测试仪是一款专为高效能精准测试设计的光伏分析及电气安装测试仪。它将1500 V光伏系统的绝缘测试与I/U特性测量功能集成于一体，同时支持对高转换效率光伏组件的精准检测。通过无线（Wi-Fi）远程单元，用户可实时采集并记录辐照度与电池温度数据，显著提升测试效率。其第1类测试自动功能简化操作流程，而创新的参数修正功能支持对已完成测量或测试组的错误参数进行校准，确保光伏系统诊断的精准性与可靠性。
测量功能：
最大系统电压：1500 V DC；
子阵列线束最大电流：40 A DC；
组串1500 V绝缘电阻测试；
支持双面组件测试；
I/U特性曲线测试；
短路电流（Isc）与开路电压（Uoc）测试；
保护导体（PE）连续性测试；
极性测试；
辐照度与光伏组件温度采集。
主要特点：
一体化测试：单台仪器完成1500 V光伏系统的绝缘测试与I/U特性测量。
高效组件适配：支持高转换效率光伏组件的精准测试。
电容式测量法：提升测试稳定性与精度。
无线远程单元：通过Wi-Fi实时测量并记录光伏组件的辐照度与电池温度。
第1类测试自动检测：一键完成合规性验证。
STC值计算与标称数据对比：自动生成标准测试条件（STC）下的性能评估。
历史参数修正：支持对已完成的单次或批量测量数据进行参数校正。
彩色触屏控制：通过触控屏进行选定的测试测量、存储结果，并以数值/图形形式查看数据。
数据管理功能：支持单次或批量测量操作、搜索及存储管理。
光伏组件数据库管理：快速调用模块参数。
自动测试序列（AUTOSEQUENCE）：简化多步骤测试流程。
电气安全管理软件（MESM）。
预定义测试结构，支持数据上传/下载与结果分析。
提供I/U曲线分析、光伏组件数据库浏览及专业报告生成功能，优化工作流程。
应用场景：
大型1500 V光伏电站测试
首次安装检测
周期性检测
维护后验证
性能评估与故障排查
报告生成
符合标准：
功能性：EN 62446、EN 61557
电磁兼容性：EN 61326-1
安全性：EN 61010-1、EN 61010-2-30、EN 61010-031
技术参数：
|
功能 |
测量范围 |
精度 |
|
光伏安装测量 |
||
|
电压 |
20.0-199.9V DC 200-1699V DC |
±(1%读数+2位) ±1%读数 |
|
电流 |
0.10A-0.99A DC 10.00A-39.99A DC |
±(1%读数+3位) ±1%读数 |
|
功率 |
0.2-199.9 W 200-1999 W 2.00k-19.99 kW 20.0k-48.0 kW |
±(2%读数+5位) ±2%读数 ±2%读数 ±2%读数 |
|
I/V曲线 |
1500V/40A/48kW |
|
|
辐照度（A1834） |
0-999 W/m2 1.00-1.75 kW/m2 |
±(4%读数+5位) ±4%读数 |
|
温度（A1833) |
-10 ℃ - 85℃ |
±5位 |
|
电气安装测量 |
||
|
绝缘电阻 Roc- 、Roc+ (绝缘电阻 Roc 计算值） |
||
|
Um = 250V DC |
0.002-19.99 MΩ 20.0-199.9 MΩ |
±(5%读数+3位) ±10%读数 |
|
Um = 500V DC Um = 1000V DC Um = 1500V DC |
0.00-19.99 MΩ 20.0-199.9 MΩ 200-999 MΩ |
±(5%读数+3位) ±5%读数 ±5%读数 |
|
绝缘电阻 Roc |
0.00-999 MΩ |
计算值 |
|
200mA连续性 |
0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω |
±(3%读数+3位) ±5%读数 ±10%读数 |
|
一般技术参数 |
主机 |
遥控单元 |
|
显示 |
彩色4.3英寸 480X272点阵触摸屏 |
128X64点阵 带背光 |
|
电池
电源 |
内置锂离子电池 14.4V 4400mAh 100-240V,50-60Hz,100W |
9VDC(6节1.5V 5号电池) |
|
过压保护 |
CATII 300V |
|
|
保护等级 |
加强绝缘 |
|
|
防污等级 |
2 |
|
|
保护度 |
IP54(箱子关闭） IP40（箱子打开） |
IP40 |
|
海拔 |
4000米 |
4000米 |
|
内存 |
存储卡插槽 SD卡最大512G |
循环存储3000个以上结果。 循环缓冲区 |
|
通讯 |
||
|
RS232 |
1×DB9母头端口 |
PS/2接口：1个端口 |
|
USB |
USB 2.0标准Type-B接口 |
USB 2.0标准Type-B |
|
蓝牙 |
支持v4.2 BR/EDR（基础速率/增强数据速率）和BLE（低功耗蓝牙） |
|
|
WI-FI |
802.11 b/g/n（802.11n 最高速率150 Mbps）（仅限与 A1785无线远程单元通信使用） |
802.11 b/g/n协议（802.11n模式下最高速率150 Mbps） |
|
尺寸 |
420X180X330mm |
140X80X230mm |
|
重量 |
6.8公斤 |
1公斤 |

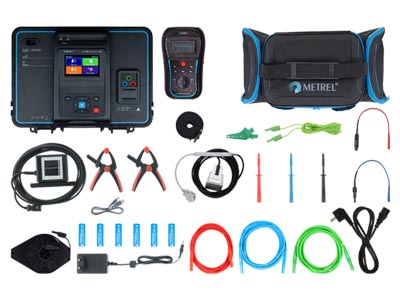

MI3116 1500V光伏系统综合测试仪
MI 3116主机；
A 1785无线远程单元；
A 1833 PV 温度传感器；
A 1834 PV 参考电池；
2×A 1835 配件固定夹；
测试线整套；
A 1727 USB TypeA/B 数据线；
A 1728 电源线（2米，3×0.75 mm²）；
A 1551 大号软垫手提包；
A 1548 电源适配器（0.5A/12V）*；
S 2080 6节AA型2100mAh电池组；
MI 3116 校验报告；
A 1785 校验报告；
用户手册；
PC软件MESM（网站免费下载）；
*部分国家/地区将替换为本地适配器型号 A 1569。

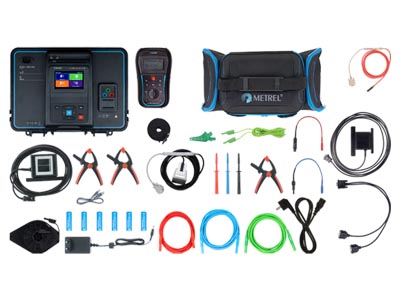

MI3116 BF双面组件测试配置：
MI 3116 ST 配置；
A 1844 双面安装专用参考电池；
A 1383 温度探头（带3米线缆）；
A 1847 通信线缆（0.5米）；
A 1835 配件固定夹。
