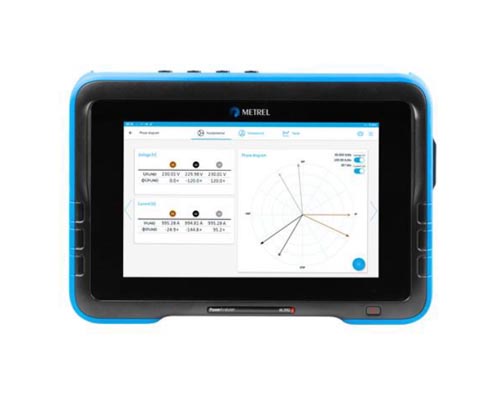

MI 2992 A级四通道手持式电能质量分析仪
MI 2992 A级电能质量分析仪是新一代手持式三相电能质量分析仪，配备 10.1 英寸 TFT 彩色触摸屏。其直观的逐步向导功能使用户无需复杂设置即可快速检测电能质量参数。该仪器专为长期记录和故障排查而设计，支持多种配电系统配置。新平台支持直接在设备上进行全面的数据分析，包括实时测量和历史数据回顾。用户可以查看所有记录参数的趋势，以及事件、瞬态、RVC、涌流等信息。如需进行更高级的报告和分析，MPVision PC 软件支持本地或远程数据传输、自动后处理和报告生成。此外，通过 VNC 查看器进行远程访问，用户可从任何地点的计算机完全控制该仪器。
测量功能：
• 电压：真有效值、直流、基波、欠压、过压、峰值、波峰因数（4通道）；
• 电流：真有效值、直流、基波、峰值、波峰因数（4通道）；
• 支持多种接线方式：1线制、2线制（分离）、3线制、开口三角形、4线制、逆向3线制、逆向1线制；
• 功率测量：
组合功率；
基波功率；
非基波功率；
有功功率；
非有功功率；
视在功率；
感性功率；
容性功率；
负载不平衡度；
耗散功率；
发电功率。
• 不平衡度测量；
• 闪变测量；
• 功率谐波测量（最高至63次）；
• 谐波污染；
• 谐波与间谐波分析（最高至63次谐波）、THD（电压与电流）及TDD测量：
绝对值；
占有效值百分比；
占基波百分比。
• 超谐波测量：2.1 - 14.9 kHz（200 Hz分段）；
• 谐波相角；
• 电能（有功、无功、发电、耗散）；
• 涌流监测与记录；
• K系数；
• 记录期间捕获各类事件：
事件（暂降、暂升、中断）；
RVC；
涌流；
告警；
信号事件；
瞬态。
• 符合EN 50160、IEEE 519标准的电能质量分析；
• 最多可记录10个可调告警；
• 温度测量；
• 功率因数、位移功率因数、cosφ与tanφ。
关键特性：
• 完全符合电能质量标准 IEC 61000-4-30 A 级；
• 高测量采样频率；
• 预定义定制记录方案，用于生成特定报告（最小记录间隔 200 ms）；
• 用户自定义记录方案；
• 内置电源，可直接从电压端（P-N或P-P）取电；
• 可同时捕获事件、涌流、用户定义告警、RVC、瞬态及信号事件；
• NTP 时间同步；
• 自动固件下载；
• 支持通过 VNC Viewer 远程访问；
• 电压与电流的在线示波视图；
• 通过实时测量屏幕轻松识别潜在电能质量问题；
• 可测量高达 63 次 的谐波分量；
• 可测量 超谐波（2.1–14.9 kHz）；
• 支持功率谐波测量；
• 简洁高效的内置存储（eMMC 卡）记录仪，并支持外接 microSD 存储卡（最大 32 GB）；
• 支持通过 USB 线、SD 卡、U 盘、以太网下载数据；
• 可依据 EN 50160、IEEE 519、Codigo de Red、Osinergimin 等标准自动生成报告，也支持生成自定义报告，或导出为 .xls、.csv 格式供第三方软件使用；
• 记录间隔：200 ms（使用特殊方案时）、1s…2h（用户可选或在方案中固定设定）；
• 用户自定义方案支持 两个独立记录间隔（分别用于电能/需量与其他数值）；
• 预定义方案支持独立记录周期（不限次数）；
• 支持多种平均间隔：平均值、最小值、最大值、持续平均值；
• 配合 MPVision 软件 进行高级数据分析；
• 过电压类别：CAT IV 600 V / CAT III 1000 V；
• 内置锂离子电池；
• 配合S 2149 衰减器 可直接连接至 1500 V 直流系统；
• 波形/涌流记录仪，可由事件/告警/电平触发；电压或电流的瞬态记录仪，支持电平或包络触发，可与主记录仪同时运行；
• 支持 直流、50/60 Hz、400 Hz 系统频率及变频驱动模式；
• 4 个电压通道，测量范围宽：最高 1000 V 有效值，CAT III / 1000 V，支持中压及高压系统；
• 4 个电流通道，支持自动识别钳表并选择量程；
• 符合 IEC 61557-12、IEEE 1459（组合、基波、非基波功率）及 IEC 62053-21（电能）标准；
• 内置 宽范围电源（85–500 V 交流）及锂离子电池；
• 10.1 英寸 TFT 彩色触摸屏；
• 高级通信接口：USB Type-C、10/100/1000 Mbit/s 以太网、认证的 Wi-Fi 802.11 ac/a/b/g/n、蓝牙 4.2/BLE；
• MPVision PC 软件 是测量系统的组成部分，提供简便的数据下载、查看、分析和报告打印功能。
应用领域：
• 低压与中压电气系统的电能质量评估与故障排查；
• 能耗优化；
• 校验功率补偿设备性能；
• 长期分析；
• 预测性维护；
• 在增加负载前，验证电气系统容量；
• 瞬态捕获。
符合标准：
安全标准：EN 61010-1
测量标准：IEC/EN 61000-4-30 A级；IEC/EN 61557-12；IEC/EN 61000-4-7 I级；IEC/EN 61000-4-15；EN 50160；IEEE 1459；IEEE 519
电磁兼容性（EMC）：EN 61326
技术参数：
|
功能 |
||
|
电压输入 |
交流+直流 |
|
|
输入通道数 |
5路（3相+1中性线+1保护地线） |
|
|
额定电压范围 |
|
|
|
最大输入电压 |
1000 Vrms / 1000 Vdc (1414 Vpk) |
|
|
额定电压范围 |
星形接法与单相可变 |
|
|
三角形接法可变 |
||
|
符合 IEC 61000-4-30 A 级标准，额定电压（Udin）范围：50 - 690 V |
||
|
输入阻抗 |
20 MΩ（P-P、P-N、P-PE、N-PE之间） |
|
|
测量范围 |
||
|
采样频率 |
40 k采样/秒 |
|
|
分辨率 |
9通道24位同步采样 |
|
|
带宽 |
直流 … 20 kHz |
|
|
主电源频率范围 |
42.5 ... 69.0 Hz ±10 mHz 5 ... 130 Hz ±10 mHz（VFD） 335.0 ... 465.0 Hz ±100 mHz |
|
|
电流输入 |
交流+直流 |
|
|
输入通道数 |
4路（3相+1中性线） |
|
|
输入电压 |
1 Vrms@ CF 3 |
|
|
最大输入电压 |
30 Vrms |
|
|
输入阻抗 |
101 kΩ |
|
|
功能 |
测量范围 |
精度 |
|
功率 (P, Q, S) |
取决于电压及所选钳表 |
IEC 61557-12 等级 1 |
|
功率 (PF) |
取决于电压及所选钳表 |
IEC 61557-12 等级 0.5 |
|
电能 (Ep) |
取决于电压及所选钳表 |
IEC 62053-21 等级 1 |
|
电能 (Eq) |
取决于电压及所选钳表 |
IEC 62053-23 等级 2 |
|
谐波 (直流 … 63次) @ 50/60 Hz |
0 ... 20% 额定电压 |
IEC 61000-4-7 I 级 |
|
间谐波 (1 ... 63次) @ 50/60 Hz |
0 ... 20% 额定电压 |
IEC 61000-4-7 I 级 |
|
闪变 |
0.2 ... 10 |
IEC 61000-4-15 F1 级 |
|
主电源信号传输 |
0 ... 15% 额定电压 |
IEC 61000-4-30 A 级 |
|
不平衡度 |
电压：0 ... 5% |
— |
|
|
电流：0 ... 20% |
— |
|
温度 |
-10 ... 85 °C |
±0.5°C |
|
暂降、暂升 |
10 ... 150% 额定电压 |
±0.2% 额定电压 ±1个周期 |
|
中断 |
0 ... 10% 额定电压 |
±1个周期 |
|
记录器 |
|
|
存储 |
6 GB 内部 eMMC，支持最高 32 GB 的外部 microSD 卡 |
|
通用记录器 |
|
|
积分周期 |
200 ms、1 s … 2 h |
|
记录信号 |
每间隔的最小值、最大值、平均值及通电平均值，包括： |
|
电压事件（暂降、暂升、中断） |
|
|
自定义告警（最多 10 个可编程告警） |
|
|
信号传输（最多两个可选频率） |
|
|
瞬态 |
|
|
涌流 |
|
|
RVC |
|
|
持续时长 |
> 1 年（基于 10 分钟记录周期，取决于 SD 卡容量） |
|
波形记录器 |
|
|
持续时长 |
最长10s，含1s预触发，可记录最多 1500 组电压与电流波形 |
|
触发条件 |
电压事件、自定义告警、电流电平（涌流）、时间间隔 |
|
瞬态记录器 |
|
|
采样率 |
40 k采样/秒 |
|
持续时长 |
500 ms 电压/电流波形 |
|
触发条件 |
包络触发或电平触发 |
|
通用规格 |
|
|
显示屏 |
10.1 英寸 IPS（LCD）彩色背光屏，1280 × 800 像素 |
|
通信接口 |
USB Type-A、USB Type-C、以太网、RS-232、Wi-Fi、蓝牙 |
|
时间同步 |
GPS 接收器（A 1355） |
|
电源输入 |
100 V … 500 V ±10%（90 V … 550 V），45 Hz … 65 Hz |
|
电池 |
锂离子电池，14.8 V，4400 mAh |
|
过电压类别 |
CAT IV 600 V / CAT III 1000 V |
|
重量 |
2.5 公斤 |
|
尺寸 |
320 × 230 × 60 毫米 |

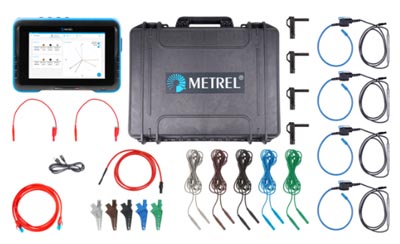

MI 2992 A级电能质量分析仪
MI 2992 主机；
4个 A 1502 微型柔性电流钳，30/300/3000 A，直径140 mm；
4个 A 1778 测试探头（黑色，磁吸式尖头）；
1个 A 1297 鳄鱼夹（棕色）；
1个 A 1013 鳄鱼夹（黑色）；
1个 A 1547 鳄鱼夹（灰色）；
1个 A 1309 鳄鱼夹（绿色）；
1个 A 1310 鳄鱼夹（蓝色）；
1套 A 1459 测试线套装（黑/蓝/绿/棕/灰，5色，2米长，0.75mm²）；
1个 A 1354 温度探头；
2条 A 1811 测试线（红色，0.4米，0.75mm²，CAT IV等级）；
1条 A 1851 电源线（Type C接口转2个香蕉插头）；
1条 A 1812 USB Type-C to Type-A 数据线；
1条 A 1767 UTP CAT5 以太网线；
1个 A 1776 便携硬箱（中号，适配 MI 2992）；
MPVision PC 软件；
操作手册；
校准证书。
MI 2992 EU套装：
4个 A 1227 柔性电流钳（替代 A 1502）。
